개요

물리 토폴로지(Physical Topology)는 물리적인 랙(Rack)에 설치된 POPCON HCI 형상을 시각화하여 보여주는 기능입니다. 이를 통해 물리 호스트와 스위치 정보를 한 눈에 확인할 수 있습니다.

마우스 포인터를 장비 이미지 위에 올리면 다양한 상태 정보가 출력됩니다. 또한 랙, 호스트, 스위치 장치를 토폴로지에 추가하거나 삭제할 수 있습니다.

관리자 모드 > 클러스터 > 물리 토폴로지를 클릭하면 토폴로지 화면이 출력됩니다.

화면 구성

물리 토폴로지 화면은 다음과 같은 항목으로 구성됩니다.

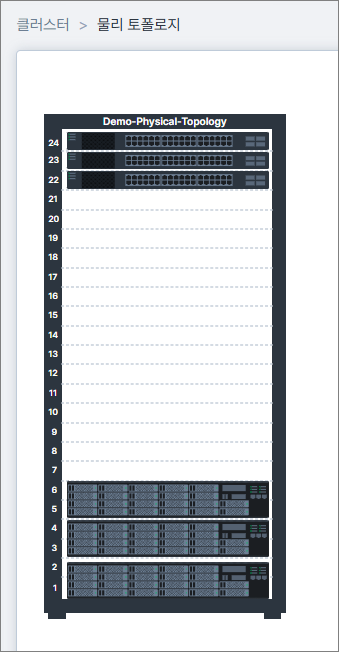

최초 설치 후, 물리 토폴로지 영역에는 빈 화면이 출력됩니다. 이 상태에서 랙을 추가하고 호스트와 스위치를 장착하면 다음과 같이 POPCON HCI의 형상이 출력됩니다.

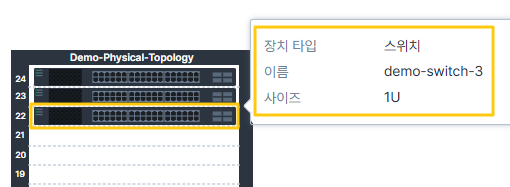

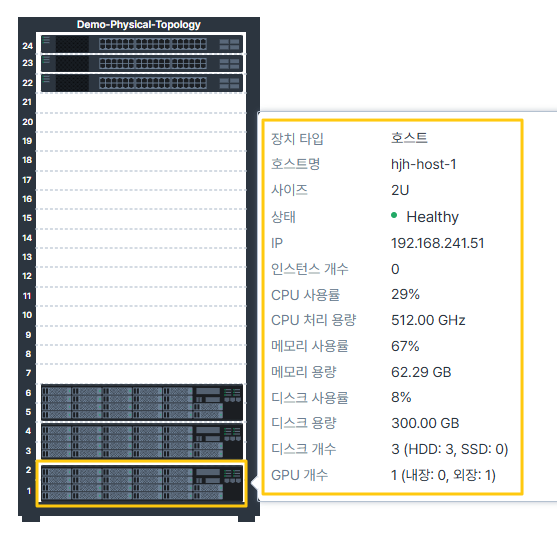

호스트 또는 스위치 이미지에 마우스 포인터를 올리면 해당 장치에 대한 정보가 출력됩니다. 호스트는 클러스터를 구성하는 실제 물리 호스트이고, 스위치는 토폴로지에서 생성한 가상의 장치입니다.

화면 오른쪽 상단에 비율을 설정할 수 있는 위젯이 있습니다. 물리 토폴로지의 비율을 확대/축소하거나 초기화할 수 있습니다.

화면 오른쪽 상단에 작업 버튼이 있습니다. 물리 토폴로지 화면에 랙을 추가하고 랙에 호스트, 스위치를 장착/탈착할 수 있습니다.
